蚂蚁bms官方版 v1.0

蚂蚁BMS软件是一款实用的系统管理工具，它提供便捷的电池管理服务，让用户能清晰查看电池总电压、电流、功率、最低电压及总循环次数等数据。用户可通过该软件随时调整电池参数，以满足不同的测试需求，还能一键清除所有数据信息，便于随时监测设备状态。

软件特色

1、该软件具备实时状态监测能力，用户可随时连接查看电池的各类数据，像电压、电流、温度等信息。 2、支持便捷的电池参数配置，能够轻松对不同类型的电池进行电流、电压等参数的设置。

3、软件搭载大数据技术，借助该技术能显著助力十堰蚂蚁更合理地引导车辆使用电池。

软件亮点

1、该软件配备了便捷的商城功能，用户可通过它直接跳转至淘宝店铺，以便随时选购所需的电池。

2、推出iOS版本的BMS软件，以满足广大客户的需求，助力用户轻松实现多样化的购物需求。

3、该软件具备实时状态保存功能，无需通过录屏查看电池状态，网友可轻松掌握电池的动态变化。

软件优势

1、该软件具备详细的电池参数设置功能，通过一页界面即可查看所有电池参数设置与电池状态。

2、具备动态电池曲线功能，可直观呈现电芯内阻情况，并展示电池单体的最高与最低电压差等相关信息。

3、支持多种不同类型的电池，以及不同应用工况下电池的使用限制、动态特性与安全特性。

如何连接电池

连接蚂蚁BMS和电池，需要按照正确的步骤进行接线，同时使用蓝牙连接BMS，才能查看电池的参数。下面是连接步骤的详细说明：

1、首先，要检查所有接线的正确性，保证不存在短路或其他安全风险。比如，把蚂蚁BMS的B-与电池组的总负极相连，将均衡线从B0到B20连接至锂电池组的各串信号采集点，电池组的B+是P+输出总正极，BMS上的P-为输出总负极（此为参考内容）。

2、接着，打开蚂蚁BMS保护板客户端。连接蚂蚁BMS时，需搜索并连接对应的设备，其名称通常为SPP或BMS-ANT，默认密码是1234。这里的温度传感器是黄色的薄片，不存在正负极之分，直接插在温度传感器插座上即可；温度传感器的公共脚为GND，其余引脚则分别连接T1、T2、T3、T4（具体可参考相关说明）。

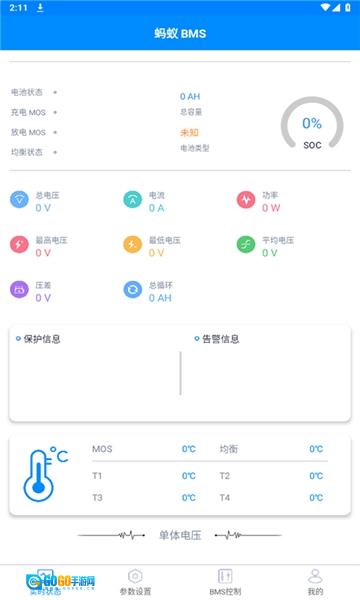

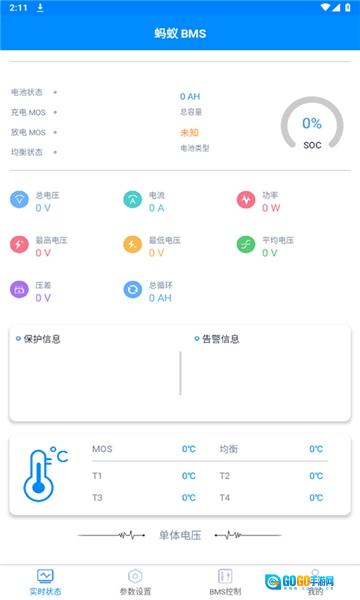

3、开启蚂蚁BMS保护板的轻触开关，启动BMS系统。随后，打开蓝牙功能并连接至蚂蚁BMS，界面将呈现总电压、电流、功率、最高电压、最低电压、压差、循环次数，以及4个温控探头的实时温度值。

还会显示充电放电MOS管：均衡线掉串。这属于异常情况，需要进行调整，具体可参考下图。

界面上会呈现单体电压，其中01到20串的电压显示处于正常状态，21至24串的电压却显示为0。这是什么原因呢？原来是因为电池组为20串，而BMS是24串的，所以需要对串数进行设置。

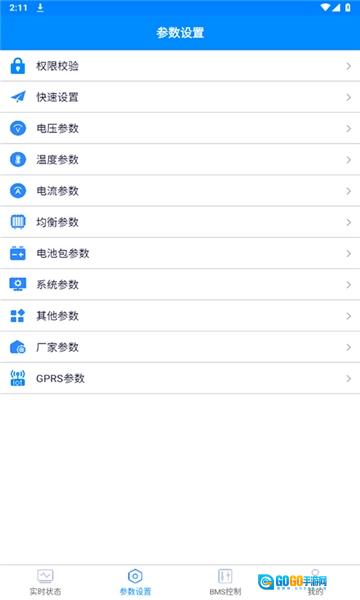

蚂蚁BMS参数设置步骤如下：

先进入电芯特性界面，将串数设置为20串，容量设置为45Ah。点击设置按钮后，BMS若发出蜂鸣声，就表明设置已经完成。具体操作可参考下图。

设置完成后返回主界面，充放电MOS管显示正常开启，单体电压也正常显示出20串的电压值了。

BMS里的默认温度保护值偏高，得重新设置温度保护相关参数，涵盖充电高温、充电低温、放电高温、放电低温以及对应的恢复值，具体可参考下图。

BMS当前的过流保护值设置得太大，客户正常使用时的最大持续放电电流是100A，所以要把过流保护值从200A调整到150A，避免客户大电流放电对电池组造成损害。

此外，像单体过充、单节过放、总压过压保护、总压欠压保护、均衡电压值、均衡电流值、充电过流值等参数，都可以依据锂电池组的实际需求来进行设置。

等BMS的各项参数设置好后，使用100V60A的锂电池组专业充放电老化柜，进行1次充放电循环，以此校准BMS里的SOC显示，并检查充放电电流显示是否正常。

最后对锂电池组开展整组测试，测试项目涵盖过充、过放、过流、短路等。

各项测试完成后，配备蚂蚁BMS的锂电池组便制作完成了。

软件评价

蚂蚁bms软件能保护设备的电池，能让网友随时查看自己设备的电池状态，让网友能对随时监控。全新的智能电池安全保护服务，能让网友随时查看电池动态，实时接收电池信息预警。

详细信息

• 文件大小：1.56MB
• 当前版本：v1.0
