电路仿真接线 V2.7.0

电路仿真接线是一款面向电工行业的综合性仿真学习工具，核心功能聚焦电路设计、接线训练及电工知识学习。软件以高度还原的家庭电路与工业电路仿真场景为基础，覆盖从基础元器件识别到复杂电路搭建的全流程训练环节，凭借丰富的元器件库与虚拟仪器，实现实时故障检测与动态仿真分析。其突出特点是将理论学习与实操训练紧密结合，既能助力零基础用户快速掌握电工基础知识，也能满足职业电工复审、特种作业考试等进阶学习需求，堪称电工技能提升的“数字化实训平台”。

软件功能

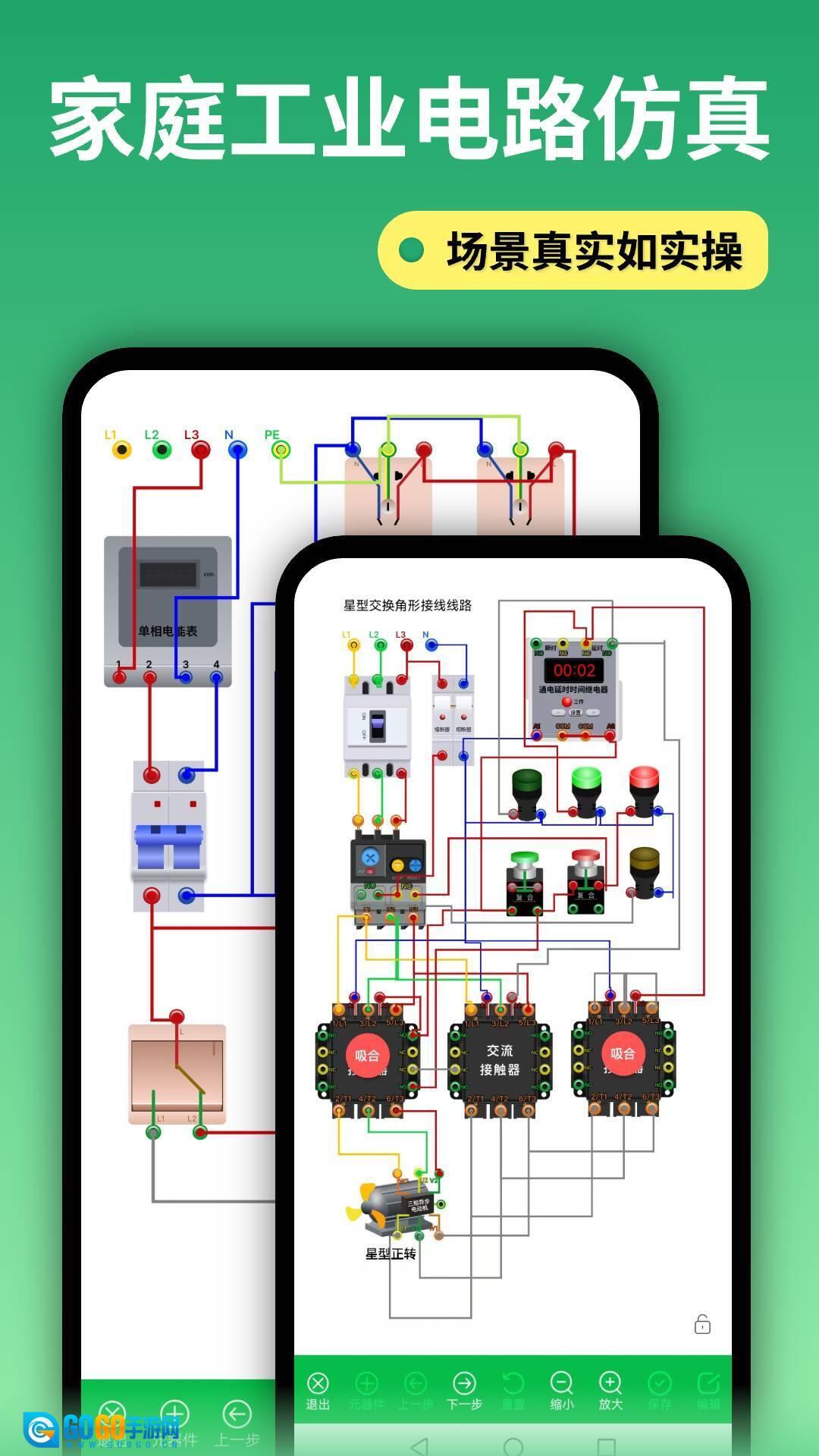

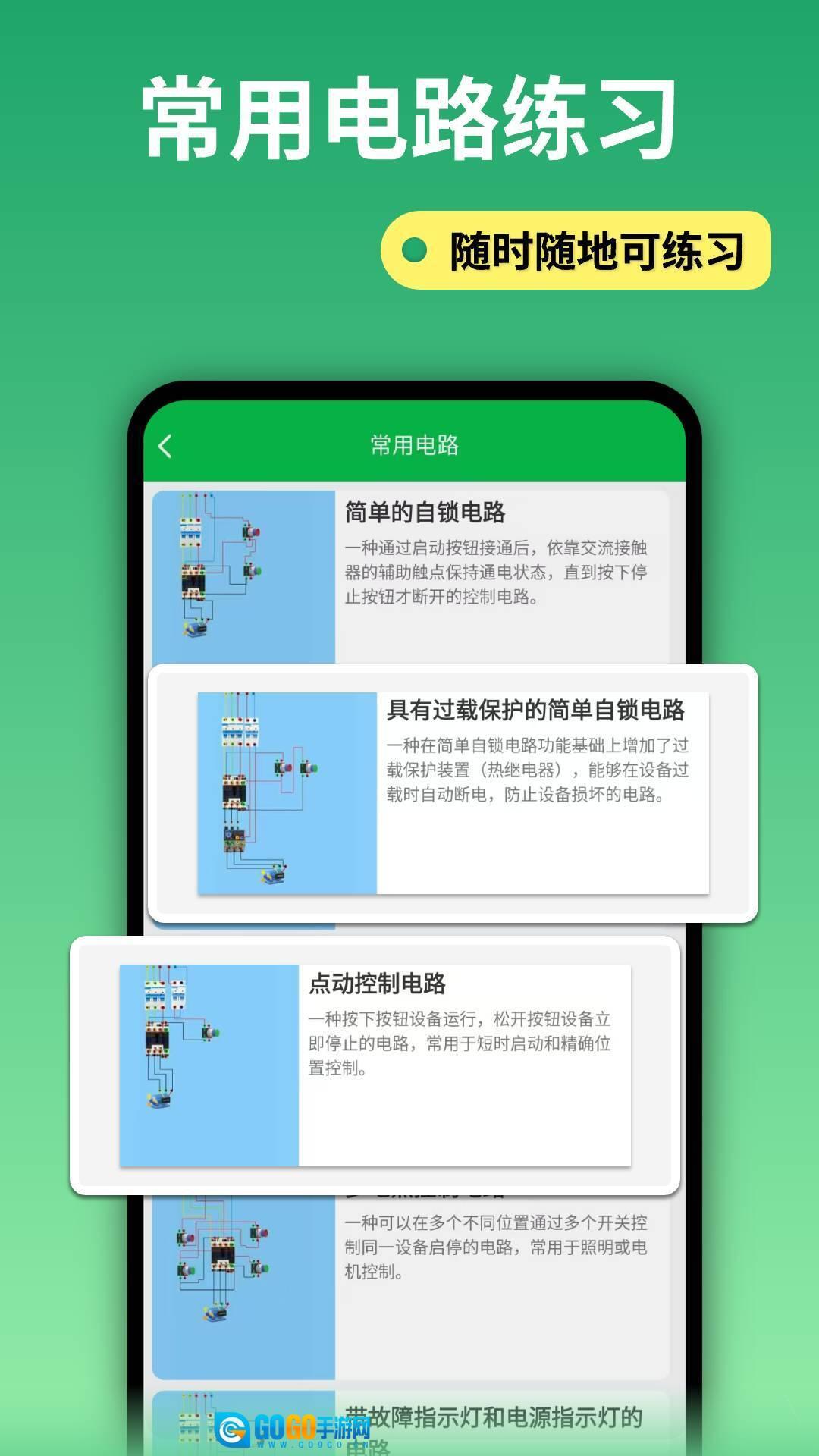

1.双场景仿真训练：涵盖软件家庭电路（如照明、插座系统）和工业电路（如三相电机控制、PLC接线）两大场景，用户能够依据自身需求切换训练模式。举例而言，家庭电路模块可提供从单控开关到多联开关的接线练习，工业电路模块则包含星三角启动、正反转控制等典型工业接线案例。

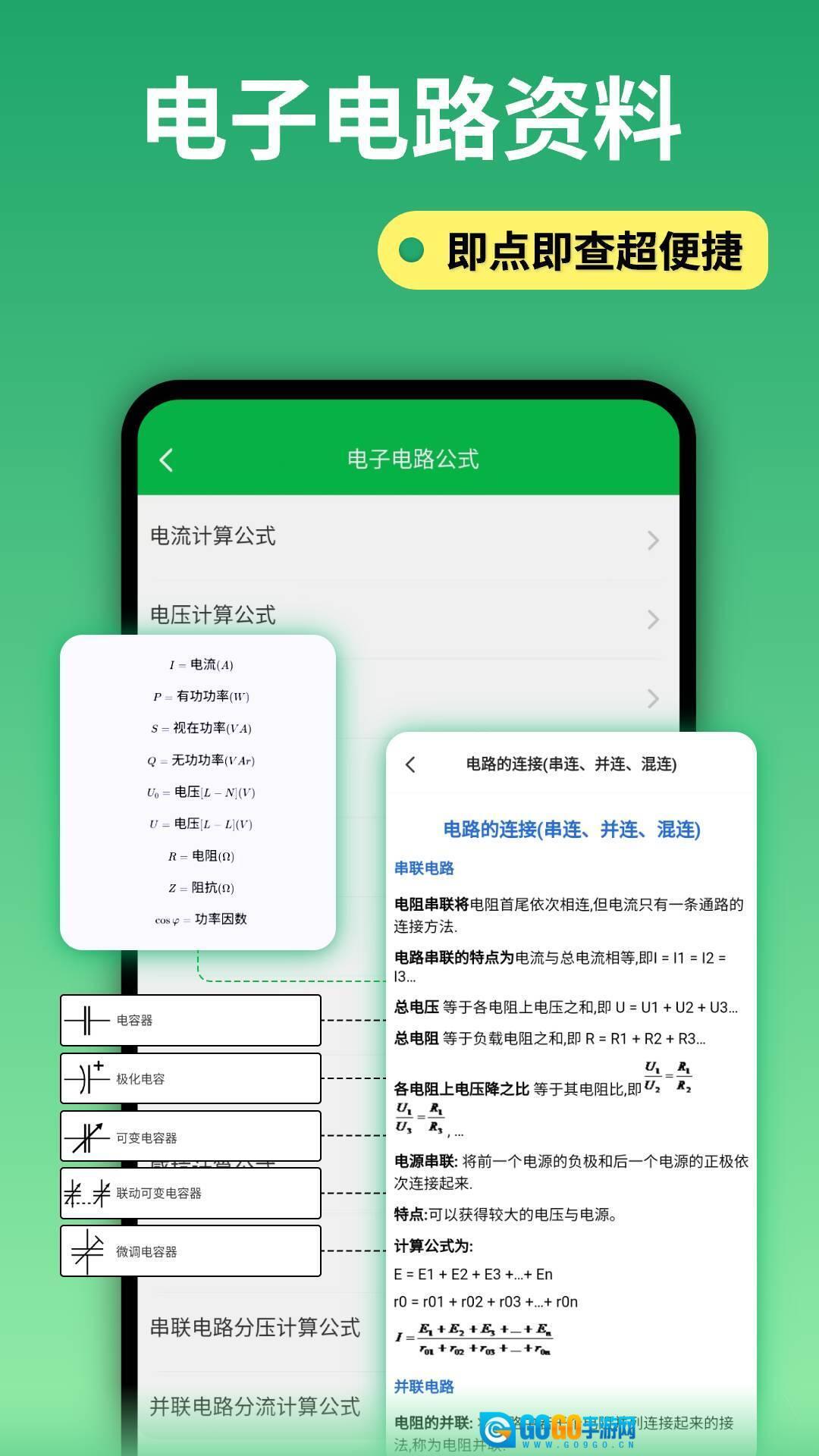

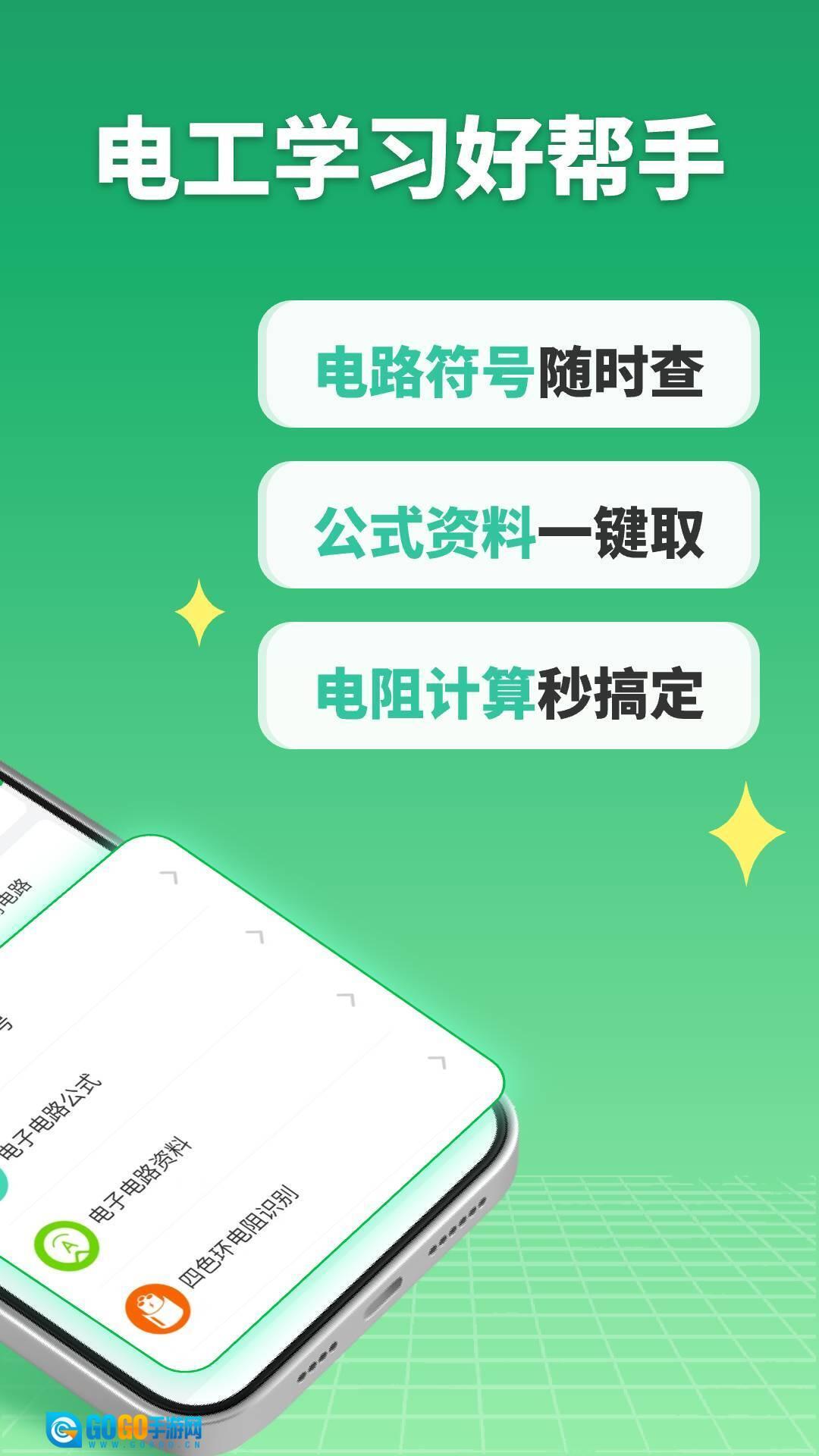

2.智能元器件库及工具集：包含电阻、电容、变压器、断路器等5000余种常用元器件，支持依据参数进行筛选以及自由拖拽式布局。同时配备色环电阻计算器、电路符号查询工具、公式手册等实用功能，用户能够快速识别电阻阻值或查阅电路设计公式，从而解决实际操作过程中的参数计算问题。

3.动态故障检测与反馈机制：当用户完成电路接线操作后，系统将自动启动电路运行模拟程序，借助虚拟万用表、虚拟示波器等数字化仪器，实时呈现电路中的电压数值、电流波形等关键参数，同时精准定位并标记出短路、断路、虚接等各类故障点位。以三相电机接线训练场景为例，若用户未能按照规范要求连接保护接地线，系统会第一时间触发“接地故障”的警示提示，并同步推送针对性的故障修复指导建议。

4.学习与考试双模式并行：平台设置自由练习与标准化考试两种模式。自由练习模式支持用户对电路进行反复拆解与重组操作，而标准化考试模式则高度还原真实电工证考试场景，融入限时操作、随机故障排查等核心环节，考试结束后会生成包含操作失误点标注及改进方向建议的详细评分报告。

5.丰富的学习资源库：涵盖电子电路相关资料，其中包含元器件参数手册、电路设计实例、行业规范标准等内容。举例来说，用户能够查阅《低压配电设计规范》的原文，也可以观看“三相电表接线实操视频”，从而达成“学-练-考-查”的闭环学习模式。

操作方法

1.元器件操作：长按元器件能够将其拖动到工作区，双击元件会弹出参数设置窗口，可对阻值、容量等参数进行修改。以调整电阻阻值为例，用户既可以直接输入数值，也能借助滑动条进行微调，系统会自动对参数的合理性进行校验（比如电阻值不允许为负）。

2.连线与布线操作：把光标移动到元件的引脚上，当看到红色连接点出现时，按住鼠标拖动到目标引脚处，系统就会自动生成直线连线。要是需要让布线拐弯，能在想要转折的地方点击鼠标来放置节点，之后接着进行连线操作。比如在“两地控制照明电路”的实训中，用户要借助节点来达成“多路控制线交叉但不会短路”的要求。

3.网络标号连线：对于复杂电路（像PLC输入输出接线这类情况），能够借助“放置网络标号”的功能来达成跨区域的连接。在连线上点击右键并选择“添加标号”，标注了相同标号的连线就会自动连通，这样能防止线路出现交叉混乱的问题。举例来说，在PLC训练过程中，用户可以给多条传感器输入线都标注上“I0.0”，以此实现它们之间的逻辑关联。

4.虚拟仪器的操作：从工具栏里把万用表、示波器这类仪器拖到电路上，双击仪器就能打开它的操作界面。就拿示波器来说，用户得先挑选测量通道（像CH1用来测电压、CH2用来测电流），接着调节时基和幅值的旋钮，查看波形的具体情况。

5.故障排查与修复：当系统模拟出故障后，用户能够借助“分步排查”功能来确定问题所在。举例来说，要是电路没有输出，用户可以先查看电源是否处于接通状态，接着逐段对线路电压进行测量，最终找到具体的故障元件（像熔断器熔断这种情况），然后点击“更换元件”按钮就能完成修复操作。

软件解析

1.技术架构：以Android系统为开发基础，运用轻量化引擎，保障在低端设备上也能流畅运行。电路仿真算法借鉴SPICE模型，对电阻、电容等元件的模拟精度超过98%，不过为了减轻计算负担，针对复杂电路（例如包含高频信号的电路）的仿真会对模型进行适当简化。

2.用户分层设计：依据不同用户群体的特点提供差异化功能服务。零基础用户能借助“引导式训练”模块循序渐进地掌握电路基础知识；职业电工可运用“高级模式”开展复杂电路的设计工作；培训机构教师则可以导出学生的操作数据，进而分析其学习过程中的薄弱环节。

3.数据安全与更新机制：用户的各类数据，像接线操作记录、考试测评成绩等，均存储在本地加密数据库中，同时提供云端备份功能以保障数据安全。软件系统保持每月一次的更新频率，每次更新会增加新的元器件资料和电路实例，并且对已发现的问题（例如部分设备型号存在的连线路径显示不正常现象）进行修复。

4.行业适配性：和《低压电工证考试大纲》《特种作业操作证考核标准》等规范深度契合，考试模式的题目覆盖了80%以上的实操考点。像“正反转控制电路接线”训练就和真实考试流程一模一样，能帮助用户提前熟悉考试节奏。

软件测评

电路仿真接线凭借“真实场景+智能反馈”的核心优势，有效了传统电工培训里“设备价格高昂、操作风险较大、反馈速度迟缓”的难题。它具备的双场景仿真与故障检测功能，能够帮助用户在虚拟环境中逐步积累实际操作经验，从而减少真实操作过程中的失误概率；而学习资源库与分层设计的搭配，则可以满足从入门阶段到进阶阶段的全周期学习需求。不过需要注意的是，该软件在高频电路的仿真精度方面存在一定局限，并且部分高级功能（比如PLC编程）还需要结合实物设备进行进一步的验证。总的来说，这款软件堪称电工学习者和从业者的“数字化实训好帮手”，特别适合那些准备考取电工证、想要提升接线技能的用户使用。
